7.1工程概况及电站基本参数

7.1.1概述

重庆市铜梁区安居水电站扩建工程位于重庆市铜梁区安居镇境内，该电站为低水头无调节径流式电站，电站开发任务为发电。电站装机容量为1×13.8MW。
本节规定了对油系统设备和卖方提供的其它随机配套设备的设计、制造、工厂装配、试验、包装、运输以及现场试验、安装、调试、试运行的指导和监督等直至正常安全可靠运行。本节未提到的应满足一般技术规范的要求。设备各部分的详细结构和工艺，应由卖方根据有关标准及自己的实践经验进行设计和制造，提供可靠、实用、满足安全经济运行的设备。
本节未说明，但又与设计、制造、安装、包装、运输、保管、维护及与电站的其它设备、土建的衔接、配合等有关的技术要求，按合同文件规定的有关标准执行，并在卖方的技术设计文件中加以说明。
油系统设备的安装和现场试验均在卖方的技术指导和监督下，由买方选定的安装承包商完成。卖方应为油系统设备的安装和运行提供包括安装程序、技术要求和建议的安装进度等内容的详细的安装指导文件及说明书、运行、维护说明书和图纸，并派员现场服务，对安装质量负责。卖方应明确现场技术指导服务人员的数量、资格等。

7.2.1.2供货范围

1、一般要求
（1）本章规定了合同设备的供货范围。承包方应保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本文件的要求。
（2）卖方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出或数目不足，卖方仍须在执行合同时补足。
（3）电站按计算机监控“无人值班”(少人值守)设计，所有自动化元件需选用抗干扰、动作可靠产品。卖方应将自动化元件详细列出清单，并标注拟采购的制造厂(公司)供买方审查。
（4）卖方应提供所有安装和检修所需专用工具和与设备有关的消耗材料等。
2、供货内容
（1）卖方应组织或完成下列设备的设计、制造、厂内试验、包装、运输、交货、指导安装、现场调试指导、试运行、服务、培训等, 并应完全符合合同要求的所有工作。
油系统设备的招标范围见表7-1。
表7-1             油系统设备招标范围

序号	设备名称	型号规格	单位	数量	备注
1	齿轮油泵	Q=3.3m3 /h， P=0.33MPa, N=1.5kW 交流电压：380V，50Hz	台	1	移动式
2	添油桶	4m3	个	2	室内立式安装
3	快换接头	DN50，P=1.0MPa	个	9
4	快换接头	DN25，P=1.0MPa	个	4	接头与各净滤油设备、油泵等出口匹配
5	软管	单根长10m	根	4	配快换接头，一端为DN25接口，一端为DN50接口

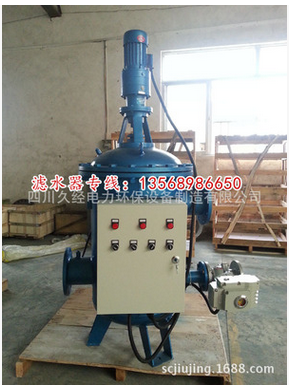

6	全自动滤水器	额定流量54m3/h， 电机功率0.37kW 压力等级1.0MPa	个	2	油冷却器技术供水净化处理，一用一备
7	全自动滤水器	额定流量190m3/h， 电机功率0.55kW 压力等级1.0MPa	个	2	消防供水净化处理，一用一备

说明：
（1）各阀及需要法兰联接的设备接口应成对配供法兰及法兰联接所需要的螺栓、螺母、垫圈等，法兰采用GB9119-2010突面板式平焊钢制法兰(无特殊说明，均采用系列Ⅰ法兰)。
（2）设备运行、维修所需的备品备件。
（3）提供设备安装、试验所必须的专用工具、专用设备和专用材料等。
（4）提供详细的图纸、使用说明书、安装指导文件、现场试验文件等技术资料。
（5）设备型号仅供参考，投标人提供的设备参照（或相当于）招标文件中型号，但必须满足招标文件中相应设备的主要技术参数和性能。
设备各部件之间的联接件、埋设件的锚具、设备与基础之间的安装调整装置，以及各成套设备之间的管路阀门及配件等均应包括在供货范围内。任何部件或元件，如果本文件中未专门提到，但对一个完整的、性能良好的设备或对于改善设备运行品质是必要的，那么卖方应提供这些元件或装置。
