真空泵消音器/真空泵消声器

时间：2022-07-02 12:29 tags: 消音器

真空泵消声器,真空泵排气消音器

一、真空泵消声器用途：
    排气消声器（消音器)，主要用于电力，石油化工、冶金，矿山、纺织工业锅炉气体排放等设备的有效消声。
二、真空泵消声器特点：
    1、锅炉消音器
    为抑制高压汽流排放噪声，本型排汽消音器系综合了最合理的消声原理所设计。高压蒸汽在消音器内经一次控流后进入降压体经大容积扩大压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于标准值。
    2、蒸汽安全阀排气消声器
    对于锅炉等装置的安全门，其排汽既应避免过大的燥声，更应让汽流顺利排出，为此，以往常见的多级节流及小孔喷注的消声手段即不宜采用，这种限制历来是安全门消音器的设计难点，也是安全门消音器消声效果差的原因。本实用新型安全门的消音器同样采用了抗、喷、阻的消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更强化了抗、喷、阻消声效果，达到了理想的消声效果
为此，在降压体外设计了一只双层结构的阻声罩，排汽消音器系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量可达35~45分贝。。
    3、低压蒸汽排气消声器
    各工矿企业使用着大量1.2MPa及以下的低压锅炉，在电站热力系统中也有着大量的低压热力装置，如背压式汽轮机、除氧器、辅助抽气器、汽轮油泵、锅炉连续排污、定期排污等。以上设备的排汽管要求配置结构轻便、安装更方便的消音器。本公司针对不同的消声对象，设计有专用的消音器，可满足用户的要求。
    4、吹灰管道排气消声器
    蒸汽锅炉及有关热力设备管道安装检修结束后，要进行对管道内杂物进行蒸汽冲扫，清理，在吹扫过程中将产生大量噪声。TC型消音器采用了三级消声结构，同样通过抗、喷、阻原理对噪音进行有效消声，在内部结构上有效融合了PX型、TA型的设计。
三、常用型号说明：
   PX 代表小孔消声器     TA-代表带阻声罩消声器
四、排气消声器定货须知：
    1、使用对象（如锅炉点火排汽、安全门排汽、风机、除氧器排汽等）。
    2、锅炉蒸发量、蒸汽压力、温度。
    3、排放量：T/H，M3/H
    4、原有接口管径、壁厚。
    5、用户只要提供的技术参数齐全，我公司可设计生产任何种类,规格的消音器。
五、排气消声器安装注意事项：
（供货时，装箱资料有详细使用说明书）
六、排气消声器常规规格：
排汽消声器（小孔型，适用于高温高压）

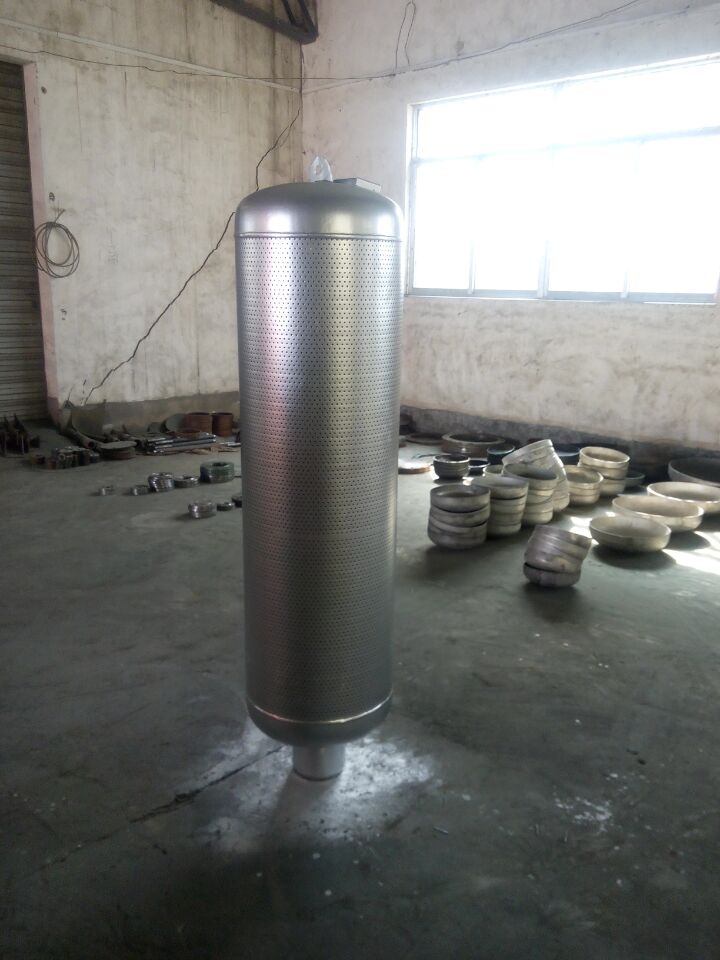

PX型排气消声器，PX指小孔消声器（小孔型），适用于高温高压，无消音棉填料，消音器四周均为是小孔，气体从底部接管进入，从四周排出。
JJPX-3.82-10/50-450 型号含义：PX代表小孔排汽消声器，3.82代表压力3.82Mpa，50代表接口DN50，10代表排汽量为10T/H，450代表温度400℃。

型号（小孔型）	压力 (Mpa)	流量 (T/H)	接口（外径）	温度（℃）	外形尺寸 (仅供参考）		消音量
型号（小孔型）	压力 (Mpa)	流量 (T/H)	接口（外径）	温度（℃）	总长	外径	消音量
JJPX-1.6-5/50-450	低压 0.1-1.6 中压 2.0-4.5 高压 5.0-15.0 次高压 9.88 超高压 15Mpa以上	5	DN50	-200—540	1450	325	30-45db(A)
JJPX-2.5-10/65-450		10	DN65	-200—540	1690	325	30-45db(A)
JJPX-3.82-20/100-450		20	DN100	-200—540	1900	325	30-45db(A)
JJPX-3.82-30/125-450		30	DN125	-200—540	1900	377	30-45db(A)
JJPX-3.82-40/150-450		40	DN150	-200—540	1950	426	30-45db(A)
JJPX-3.82-60/200-450		60	DN200	-200—540	1950	500	30-45db(A)
JJPX-3.82-80/300-450		80	DN300	-200—540	2000	600	30-45db(A)
JJPX-3.82-120/400-450		120	DN400	-200—540	2400	700	30-45db(A)

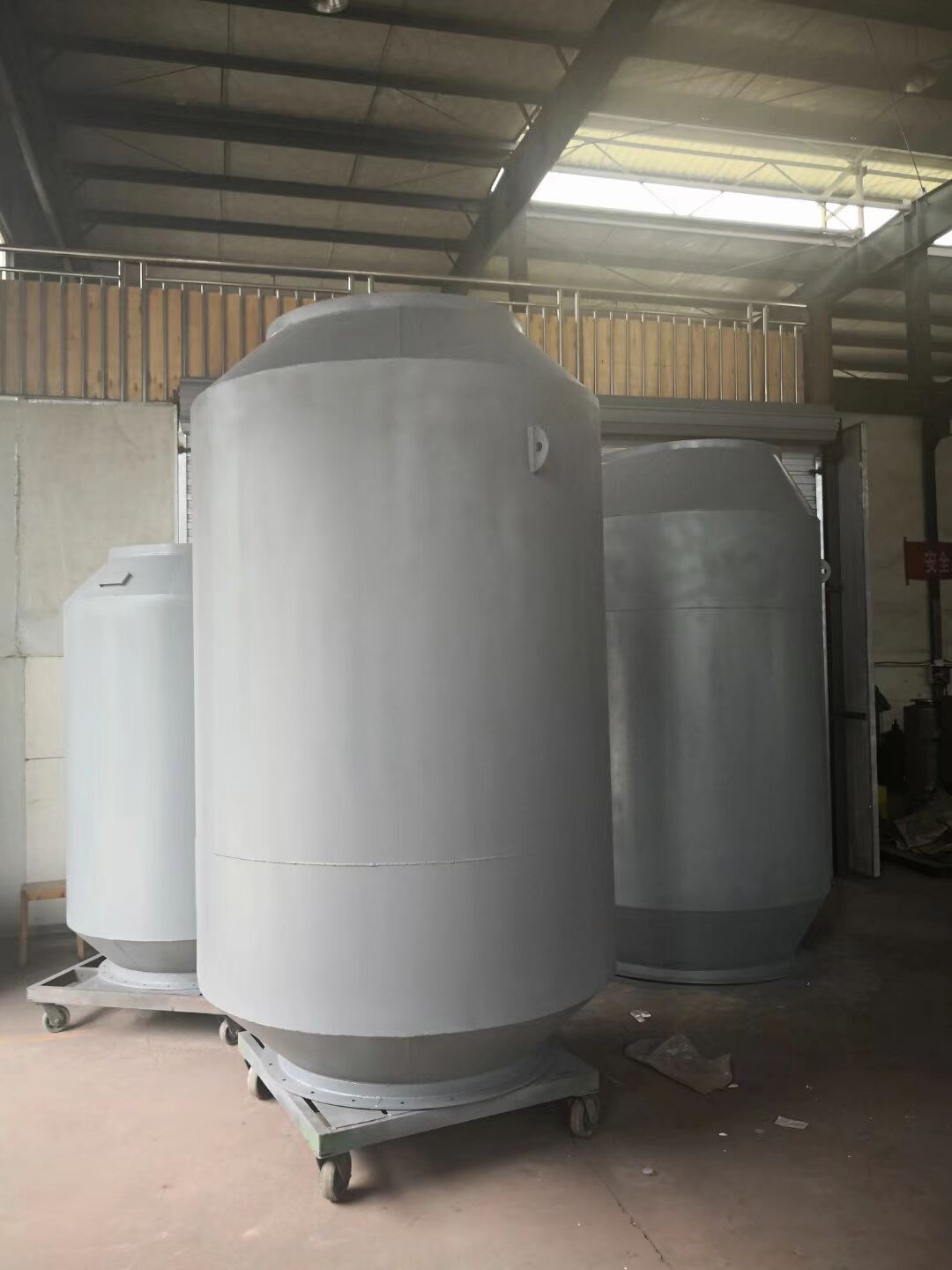

复合式排气消声器
JJTA型蒸汽排汽消声器，TA指带阻声罩消声器（复合式），在小孔型的基础上增加了阻声罩，有消音棉填料，气体从底部接管进入，从上部排出。由于有消音棉填料，适合于压力在6.4Mpa以内，否者填料被吹出，壳体是碳钢适用于450度以内。
JJTA-3.82-10/50-450型号含义：TA代表，复合式消声器，50代表通经DN50，10代表排汽量为10T/H。450代表温度450℃。
订货须知：请提供：1、压力 2、流量 3、温度、4、接口尺寸 5、材质

型号（复合型）	压力 (Mpa)	流量 (T/H)	接口（外径）	温度（℃）	外形尺寸 (仅供参考）		消音量
型号（复合型）	压力 (Mpa)	流量 (T/H)	接口（外径）	温度（℃）	总长	外径	消音量
JJTA-1.6-5/50-450	低压 0.1-1.6 中压 2.0-4.5 高压 5.0-15.0 次高压 9.88 超高压 15Mpa以上	5	DN50	-50—540	1650	500	40-60db(A)
JJTA-3.82-10/65-450		10	DN65	-50—540	1650	500	40-60db(A)
JJTA-3.82-20/100-450		20	DN100	-50—540	1650	600	40-60db(A)
JJTA-3.82-30/125-450		30	DN125	-50—540	1700	700	40-60db(A)
JJTA-3.82-40/150-450		40	DN150	-50—540	1700	700	40-60db(A)
JJTA-3.82-60/200-450		60	DN200	-50—540	2000	800	40-60db(A)
JJTA-3.82-80/300-450		80	DN300	-50—540	2000	1000	40-60db(A)
JJTA-3.82-120/400-450		120	DN400	-50—540	2500	1300	40-60db(A)
