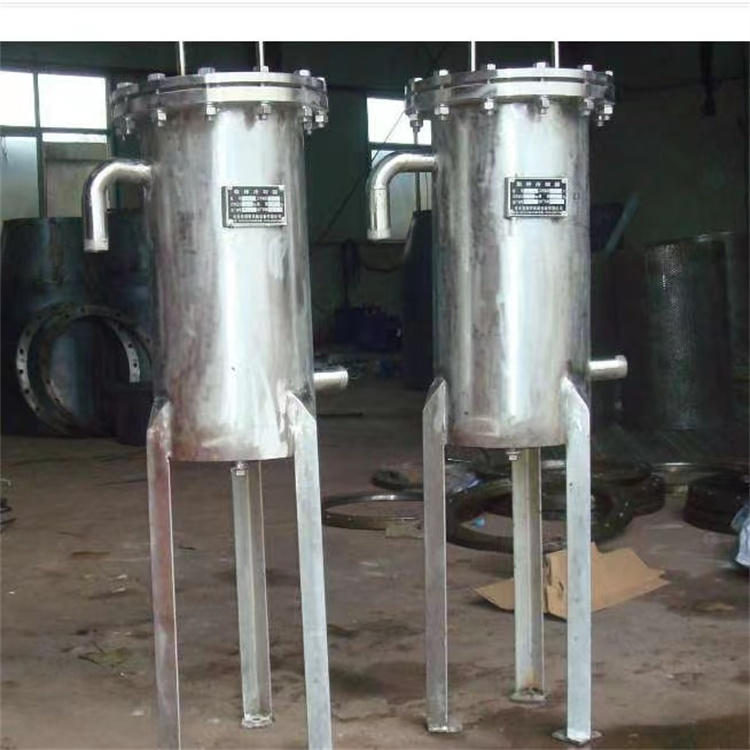

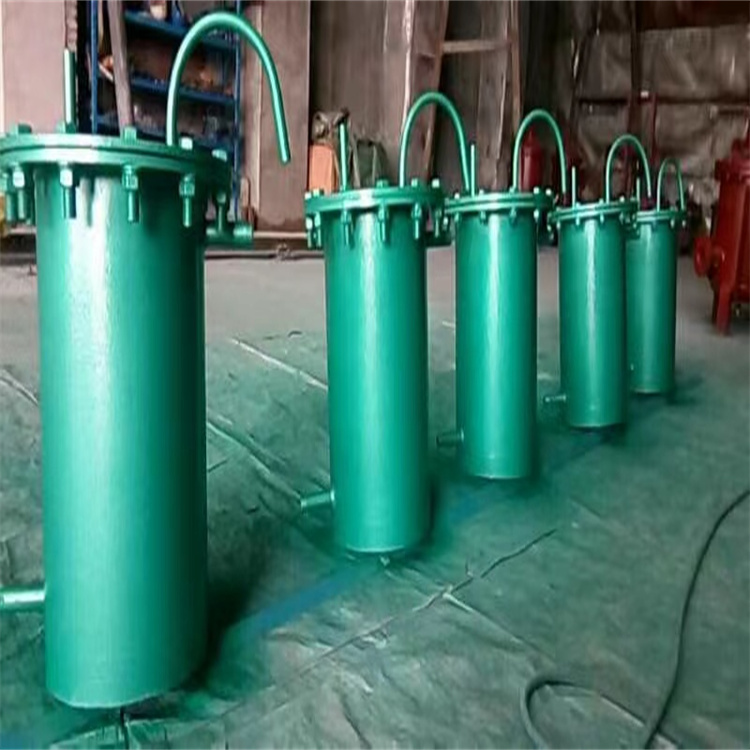

取样冷却器/蒸汽取样器

时间：2022-07-02 11:59 tags: 取样冷却器

锅炉水取样器，蒸汽取样器，汽水取样器，炉水取样器

一、概述：
取样冷却器用于锅炉房或发电厂内汽水化验取样冷却，锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,取样冷却器一般要求保证流量500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准.
取样冷却器的导管均采用不锈钢管,以免样品在取样过程中被导管中的金属腐蚀产物污染。我公司取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。
二、取样冷却器规格型号:

规格型号	管内设计压力 MPa	管内设计温度℃	冷却面积M2	蛇形盘管 /螺旋管规格	材质
JJ-QYL-108	<5.4	<450	0.25	Ø8X2 Ø10X2 Ø12X2 Ø14X2	有以下材质可供客户选择：（1）外筒体：碳钢盘管：不锈钢304 （2）外筒体：不锈钢304 盘管：不锈钢304 （3）外筒体：不锈钢316 盘管：不锈钢316
JJ-QYL-133			0.25
JJ-QYL-159			0.25
JJ-QYL-219			0.38
JJ-QYL-254			0.45
JJ-QYL-273			0.69
JJ-QYL-325			0.92
JJ-QYL-159	<15.0	<540	0.25	Ø14X2 Ø16X3 Ø18X3
JJ-QYL-219			0.38
JJ-QYL-254			0.45
JJ-QYL-273			0.69
JJ-QYL-325			0.92

三、取样冷却器冷却面积的计算:
1: 如果已知样品流量、冷却水温度及样品的初始条件，则取样冷却器所需冷却面积可由式(A1)求得：
A= f1.0029/3600Δtm?U (A1)
式中 A——所需冷却面积，m2；
f——样品流量，L/h；
Δtm——平均温差，℃；
U——整体热交换系数(对双层螺旋管及浸液式冷却器均取U=200)。
当样品为过热蒸汽时，对每100℃过热度，应在由式(A1)计算出的冷却面积基础上增加12.6%。
    2: 平均温差可由式(A2)求得：
Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
式中 Δtm——平均温差，℃；
t1——冷却器进口样品温度，℃；
t2——冷却器进口样品温度，℃；
T1——冷却器进口冷却水温度，℃；
T2——冷却器出口冷却水温度，℃。
3: 冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成，也可由两组或两组以上的多组螺旋管连续排列构成。
四、取样冷却器订货说明:
   1:注明是汽取样还是水取样。
   2:冷却管内的工作压力与样品进口温度。
   3:一般选型为QYL-159/QYL-219/和QYL-273三种型号。

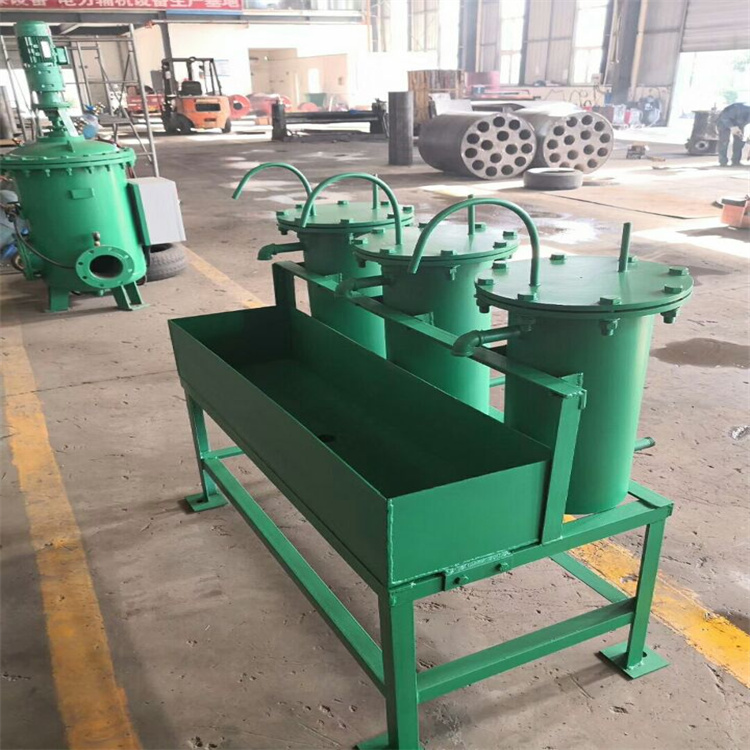

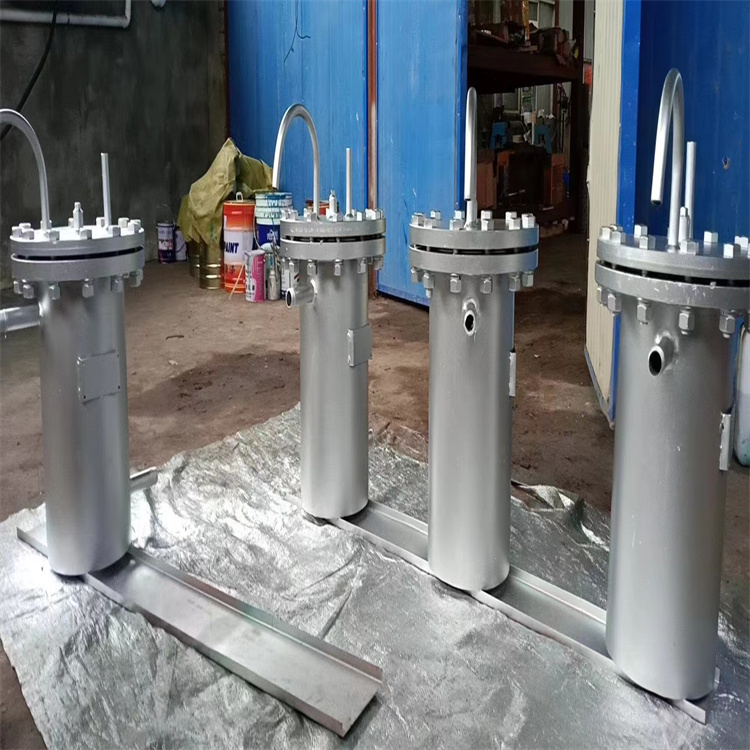

   4:是否需组合式。
